CNC pritisni kočnica

EH6 Electro-hidraulički servo stroj za savijanje

Tražite pristupačan i pouzdan elektro-hidraulički servo stroj za savijanje?
Serija EH6 je upravo ono što vam treba!
Uz lako upotrebu SCS700 CNC sustava i standardnih radnog staza električne kompenzacije, zajamčeni su precizni zavoji. Osim toga, standardni povratni mjerač osi 3 1 može se nadograditi na osi 4 1 radi dodatne fleksibilnosti. Savršeno za korisnike koji prvi put, EH6 kombinira kvalitetu i pristupačnost, čineći svoj izbor za početak početka u elektrohidrauličnom savijanju.

Kontaktirajte nas

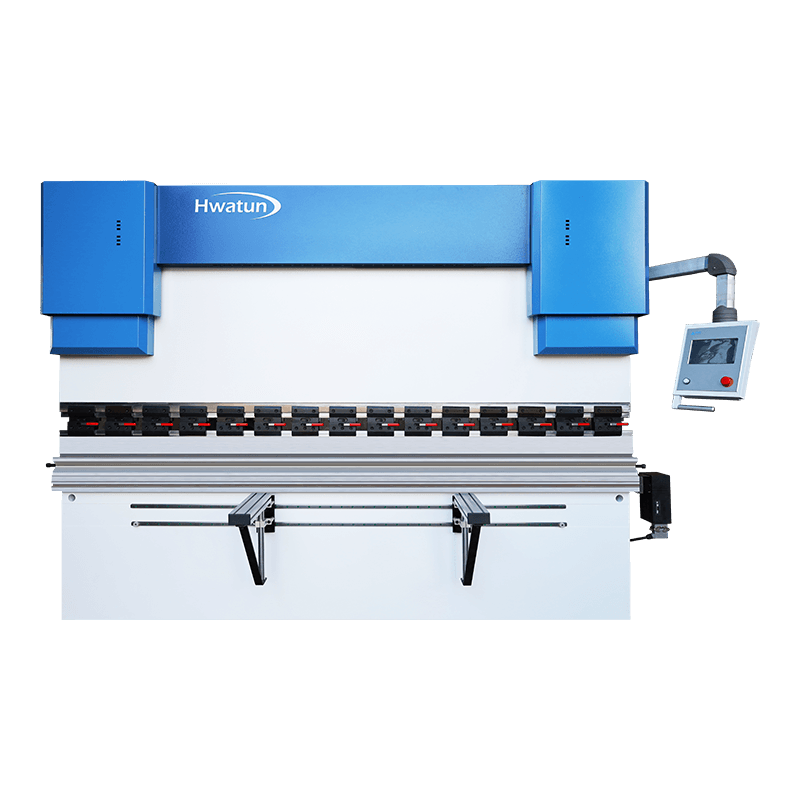

PREV：WC67K TORSION-SYNC CNC Press kočnica
NEXT：EH8 Elektro-hidraulički stroj za savijanje servo

Opis
Tehničke specifikacije
Video

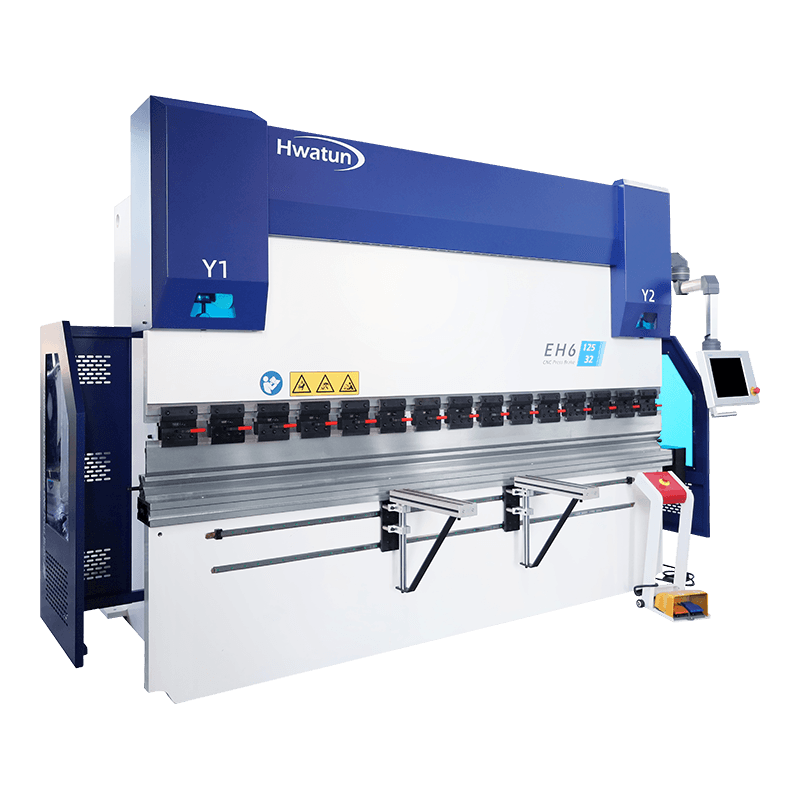

EH6 serija CNC Press kočnica

EH6 serija CNC Press kočnica

-Okvir je konstruiran s dizajnom mortise-i-tenona, u potpunosti zavaren za stabilnost i dugovječnost. Obrađuje se pomoću velikog podnog mašine za prodor i mljevenje na podu kako bi se osigurala visoka preciznost i umanjila deformaciju.

-Prihvaća elektro-hidraulični servo ventil i vladar mreže za kontrolu zatvorene petlje.

-Standardna konfiguracija ima 2-osi (x, r) stražnji mjerač ili možete odabrati svestraniji i učinkovitiji 4-osi (x, r, z1, z2) stražnji mjerač kao alternativnu opciju.

-Radni cilj je opremljen motoriziranim mehanizmom protiv defleksije pod kontrolom CNC-a koji učinkovito eliminira utjecaj deformacije klizača na kvalitetu radnog komada. CNC sustav automatski podešava iznos kompenzacije za prikladan i precizan rad.

Više opcije

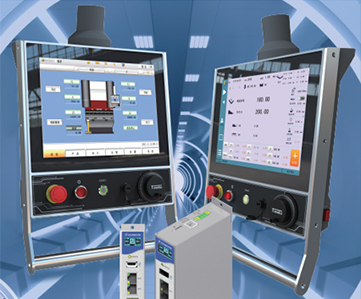

CNC sustav kontrolera

CNC sustav kontrolera

Serija EH6 opremljena je tehnološkim sustavom SCS700 CNC kao standard, dok alternativne opcije poput Delem i Cybelec mogu se odabrati i za CNC sustav.

TechMation SCS700

-"Tajvanska industrijska visoka osjetljivost 15 -inčni zaslon LCD dodir"

- Prilagođena industrijska računalna ploča EMC4, stabilna i pouzdana

- Konfiguracija dvostrukog CPU sustava, moćna računalna snaga, točna kontrola

- Standardno PLC C Programiranje pokreta

- Podrška za standardne proširenja komunikacije Ethercat

- Linux operativni sustav, podržava trenutnu smrtnu energiju

Više opcije

Robusna struktura

Robusna struktura

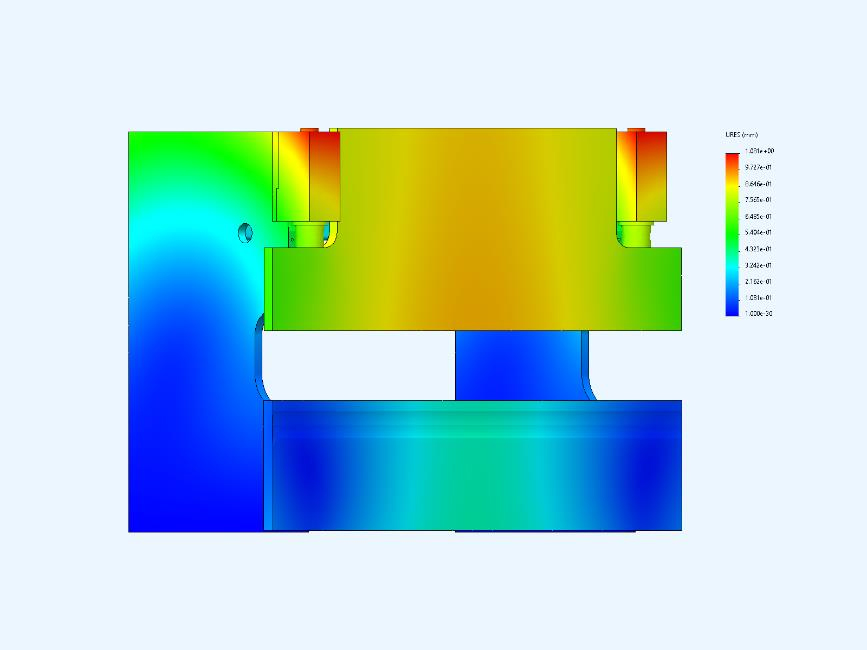

Dijagram analize konačnih elemenata

-Mehanička struktura Press kočnice i sve glavne komponente prolaze 3D analizu i optimizaciju, jamčeći atraktivan dizajn i pouzdanu strukturu za stabilan rad strojeva.

Kruti dizajn okvira

-Stroj je dizajniran i izgrađen s zavarenim jednodijelnim okvirom koji se obrađuje bez repozicioniranja kako bi se jamčila čvrstoća i preciznost.

Integrativna obrada

-Cijeli okvir stroja završen je u integralnom procesu pomoću CNC-ovog trodimenzionalnog centra za obradu kako bi se osigurala visoka točnost.

Više opcije

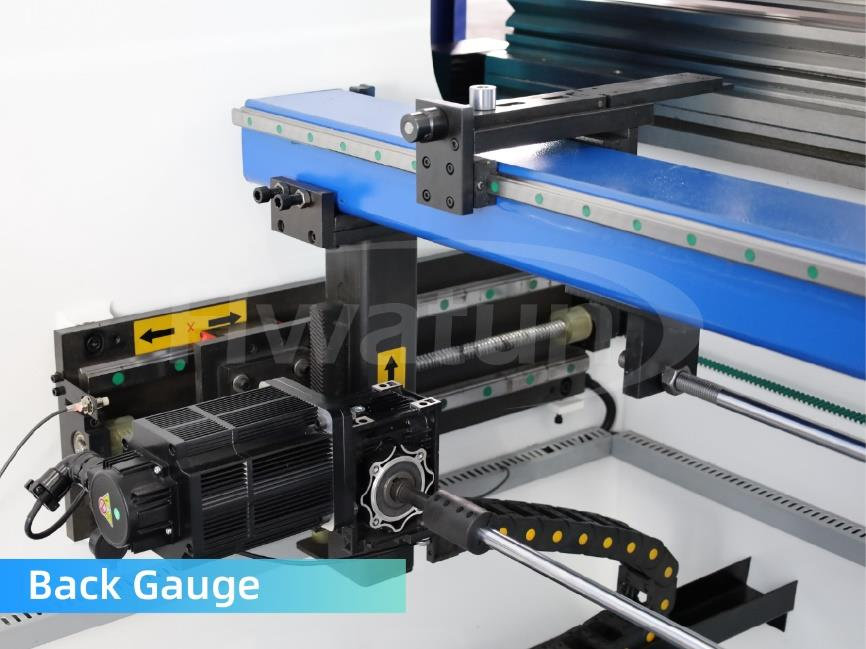

Sustav za povratni mjerač

Sustav za povratni mjerač

Struktura stražnjeg mjerača snažno je dizajnirana za dosljedno i precizno pozicioniranje osi, s snopom opremljenom dvostrukim linearnim vodičima za pojačanu stabilnost i preciznost.

ABG-2 x R osi stražnja mjerača

- X osi pokreće se kombinacijom linearnog vodiča, kuglice i servo motora kako bi se osiguralo precizno pozicioniranje.

-R osi koristi čvrstu čeličnu šipku visoke čvrstoće kao prijenos napajanja, s spiralnim zupčanicima koji pomažu u sinkronom pozicioniranju i vijcima visoke čvrstoće kako bi se sigurno spojili komponenti. To omogućava da se osi R precizno sinkronizira, s brzim odzivom, niskim stopama neuspjeha i lako održavanjem.

Konfiguracija

Niz	Opis
ABG-2 (Standard)	2 os: x r r
ABG-4 (neobavezno)	4 os: x r z1 z2

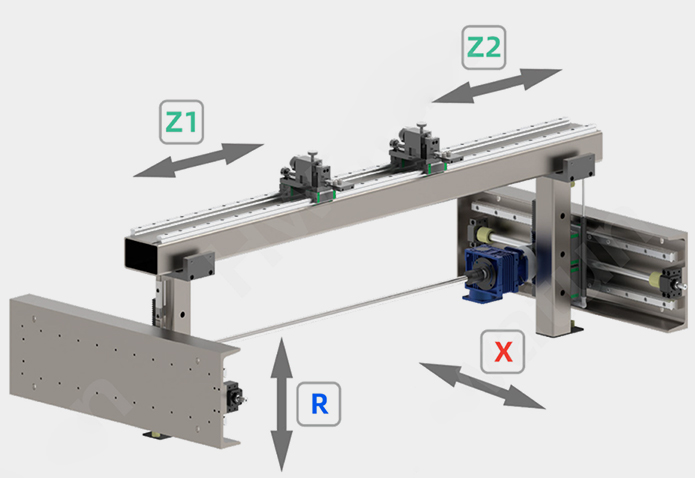

Serijski povratni mjerač

● x osi: prednji i stražnji pokret stražnjeg mjerača

● R Os: Pomicanje stražnjeg mjerača gore i dolje

● Z1 osi: Lijevo i desno gibanje prsta stražnjeg mjerača

● osi z2: lijevo i desno kretanje prsta stražnjeg mjerača

Preciznost

Serija ABG	X	R	Z1*	Z2*
Moždani udar (mm)	600	150	običaj	običaj
Brzina (mm/s)	350	120	300	300
Preciznost (mm)	± 0,01	± 0,05	± 0,05	± 0,05
Mehanički	Kuglica	Stalak	Stalak	Rack

Više opcije

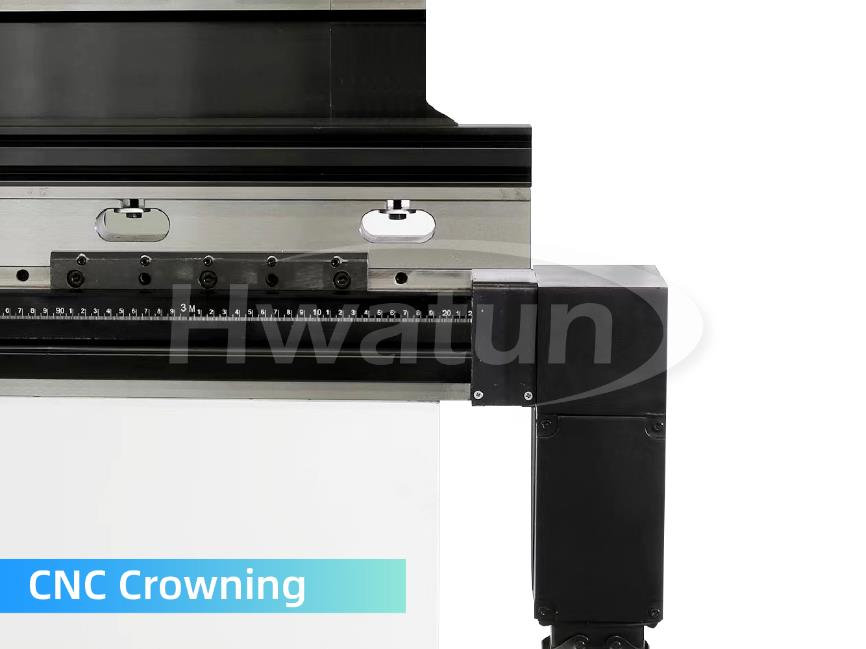

CNC kruniranje

CNC kruniranje

Motorizirani CNC-kontrolirani radni stol protiv defleksije

-Uređaj za kruniranje CNC -a može se automatski prilagoditi prema uputama programiranim u CNC sustav, što ga čini vrlo prikladnim i učinkovitim.

Više opcije

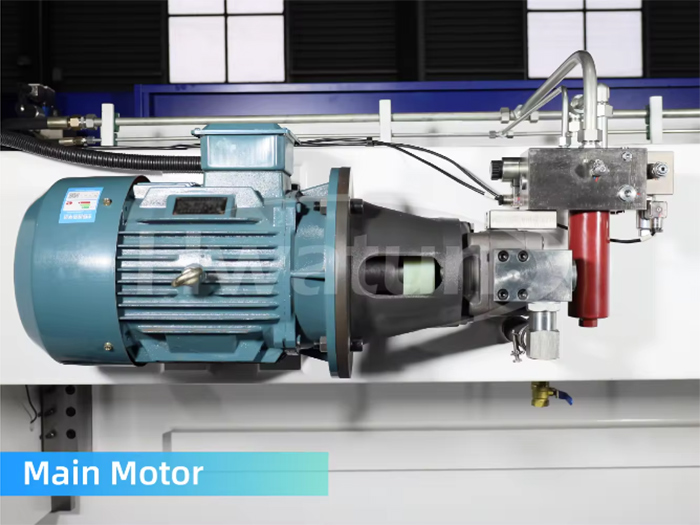

Glavni motor

Glavni motor

-Glavni motor tiska kočnice je kritična komponenta koja osigurava gladak i učinkovit rad strojeva.
-S njegovom robusnom konstrukcijom i korištenjem visokokvalitetnih materijala, ovaj motor pruža stabilne i pouzdane performanse tijekom svakog koraka, nudeći izuzetnu trajnost i produženi radni vijek.

Više opcije

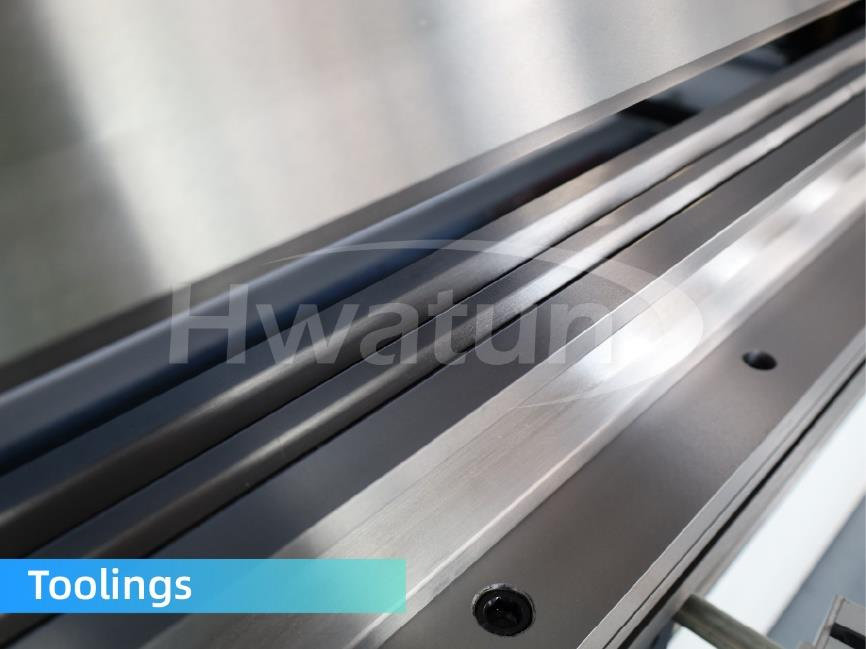

Alati

-Svi gornji udarci i donje matrice su induktivno očvrsnute

-Naši će inženjeri preporučiti najprikladniji alat na temelju crteža vašeg dijela, uobičajene debljine lima, visine otvaranja i savijanjem tlačne kočnice.

Više opcije

Eh6		Jedinica	70t 2500	100t 2500	100t 3200	100t 4100	130t 2500	130t 3200	130t 4100	170T 2500
Maksimum Savijanje		kN	700	1000	1000	1000	1300	1300	1300	1700
Maksimum Dužina savijanja		mm	2500	2500	3200	4100	2500	3200	4100	2500
Udaljenost između bočnih okvira		mm	2000	2000	2700	3600	2000	2700	3600	2000
Grlo		mm	320	410	410	410	410	410	410	410
Moždani udar		mm	160	200	200	200	200	200	200	200
Maksimum Otvorena visina		mm	400	470	470	470	470	470	470	470
Glavna motorna snaga		KW	5.5	7.5	7.5	7.5	15	15	15	15
Klizač
Brzina		mm/s	180	180	180	180	180	180	180	160
Brzina rada		mm/s	12	10	10	10	10	10	10	10
Brzina povratka		mm/s	170	160	160	160	160	160	160	160
Preciznost		mm	± 0,01	± 0,01	± 0,01	± 0_01	± 0,01	± 0,01	± 0,01	± 0,01
Mjera
X OS	Ubrzati	mm/s	250	250	250	250	250	250	250	250
	Udar	mm	600	600	600	600	600	600	600	600
	Preciznost	mm	± 0,01	± 0,01	± 0,01	± 0-01	± 0,01	± 0,01	± 0,01	± 0,01
R OS	Ubrzati	mm/s	100	100	100	100	100	100	100	100
	Udar	mm	125	125	125	125	125	125	125	125
	Preciznost	mm	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02

Eh6		Jedinica	170T 3200	170T 4100	200t 2500	200t 3200	200 T4100	250t 2500	250t 3200	250t 4100
Maksimum Savijanje		kN	1700	1700	2000	2000	2000	2500	2500	2500
Maksimum Dužina savijanja		mm	3200	4100	2500	3200	4100	2500	3200	4100
Udaljenost između bočnih okvira		mm	2700	3600	2000	2700	3600	2000	2700	3600
Grlo		mm	410	410	410	410	410	410	410	410
Moždani udar		mm	200	200	200	200	200	250	250	250
Maksimum Otvorena visina		mm	470	470	470	470	470	520	520	520
Glavna motorna snaga		KW	15	15	15	15	15	18.5	18.5	18.5
Klizač
Brzina		mm/s	160	160	160	160	160	120	120	120
Brzina rada		mm/s	10	10	10	10	10	10	10	10
Brzina povratka		mm/s	160	160	160	160	160	150	150	150
Preciznost		mm	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01
Mjera
X OS	Ubrzati	mm/s	250	250	250	250	250	250	250	250
	Udar	mm	600	600	600	600	600	600	600	600
	Preciznost	mm	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01	± 0,01
R OS	Ubrzati	mm/s	100	100	100	100	100	100	100	100
	Udar	mm	125	125	125	125	125	125	125	125
	Preciznost	mm	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02	± 0.02
