EH8 Elektro-hidraulički stroj za savijanje servo
CNC pritisni kočnica

EH8 Elektro-hidraulički stroj za savijanje servo

Spremni ste izvesti svoje operacije savijanja na sljedeću razinu?
Serija EH8 je tu za vas!
Izgrađen s čvršćim okvirom i opremljen vrhunskim Delem DA53T sustavom (s opcijama za ostale delem i cybTouch sustave), ovaj je stroj dizajniran za rukovanje složenijim i precizno zahtjevnim zadacima. Standardno je sa stražnjim mjeračem osi 4 1, ali ako vam treba više, možete se odlučiti za stražnji mjerač osi ​​6 1. EH8 je dobar za one kojima je potrebna vrhunska performanse i prilagođavanje zamršenih savijanja.

Kontaktirajte nas
PREV：EH6 Electro-hidraulički servo stroj za savijanje
NEXT：No next article

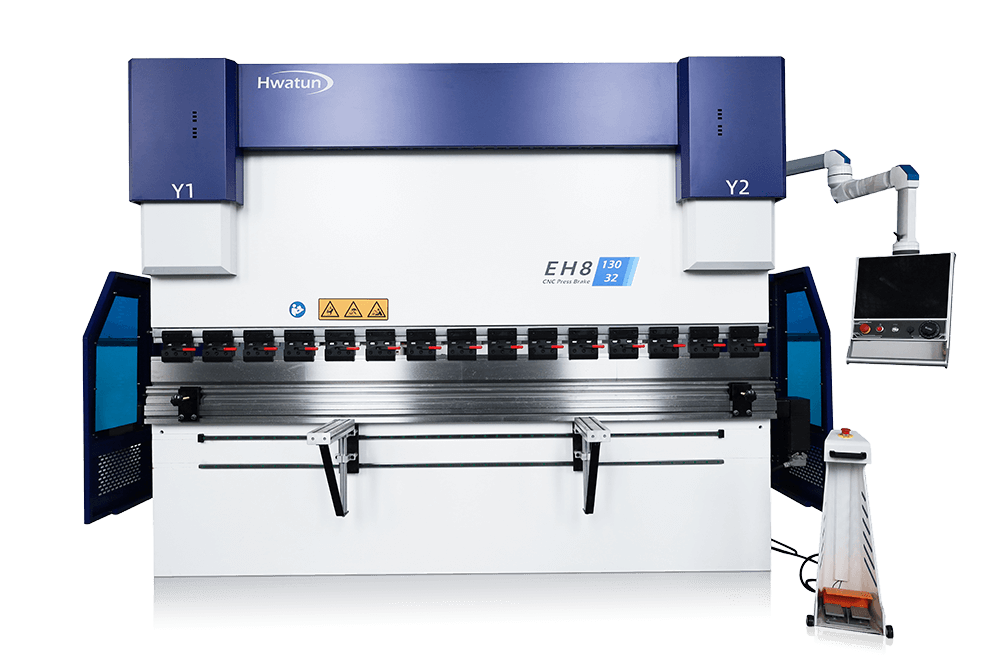

  • EH8 serija CNC Press kočnica

    EH8 serija CNC Press kočnica

    -Okvir je konstruiran s dizajnom mortise-i-tenona, u potpunosti zavaren za stabilnost i dugovječnost. Obrađuje se pomoću velikog podnog mašine za prodor i mljevenje na podu kako bi se osigurala visoka preciznost i umanjila deformaciju.

    -Prihvaća elektro-hidraulični servo ventil i vladar mreže za kontrolu zatvorene petlje.

    -Standardna konfiguracija ima 2-osi (x, r) stražnji mjerač ili možete odabrati svestraniji i učinkovitiji 4-osi (x, r, z1, z2) stražnji mjerač kao alternativnu opciju.

    -Radni cilj je opremljen motoriziranim mehanizmom protiv defleksije pod kontrolom CNC-a koji učinkovito eliminira utjecaj deformacije klizača na kvalitetu radnog komada. CNC sustav automatski prilagođava količinu kompenzacije za prikladan i precizan rad.



    Glavne značajke serije EH8

    EH8 je tiskarna kočnica visokih performansi dizajnirana za mršavu proizvodnju, koja se može prilagoditi ili konfigurirati kako bi ispunila vaše zahtjeve, bilo da je vaš radni komad jednostavan ili složen.



    • Intuitivni kontroler
      Korisnički grafički dodirni kontroler daje potpunu igru ​​za savijanje strojeva.
    • Kruta struktura
      Sve EH8 serije dizajnirane su i izgrađene koristeći zavareni jednodijelni okvir obrađen kako bi se zajamčila preciznost stroja.
    • Mjera
      Novo dizajnirani stražnji mjerač robusna je konstrukcija koja sadrži 2-osi ili 4-osi konfiguracije za veću fleksibilnost i povećanu produktivnost.
    • Hidraulički sustav pod kontrolom servo
      Hidrauličke komponente izrađuju se na visoki standard kako bi se osigurale izvrsne performanse.
    • Linearni enkoderi
      Visoko precizni linearni koderi pružaju visoku točnost i ponovljivost pozicioniranja.
    • CNC kruniranje
      CNC Mehaničko kruniranje, visoka preciznost, poboljšanje preciznosti kuta savijanja i linearnosti.

    Više opcije
    CNC sustav kontrolera

    CNC sustav kontrolera

    Serija EH8 opremljena je Delem DA53T CNC sustavom kao standardnim, dok alternativne opcije poput Delem i Cybelec mogu se odabrati i za CNC sustav.

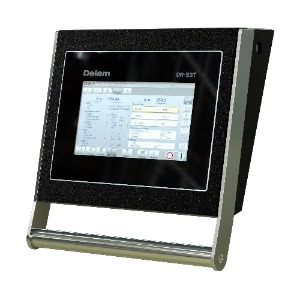

    Delem da53t

    -"Hot-Key" Touch Navigacija

    - 10.1 "boja visoke rezolucije

    - do 4 osi (y1, y2 2 aux. Osi)

    - Kontrola krune

    - Alat/ materijal/ biblioteka proizvoda

    - Kontrola pretvarača servo i frekvencije



    Kliknite za više detalja

    Kliknite za više detalja

    Kliknite za više detalja

    Kliknite za više detalja

    Da-53t

    DA-58T

    Da-66t

    Da-69t

    Os

    3

    4

    4

    4

    4

    8

    8

    8

    8

    Zaslon

    7 ''

    10.1 "

    12 "

    15 "

    15 "

    17 "

    19 "

    17 "

    19 "

    Dodirni zaslon

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    2d grafički prikaz

    -

    -

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    3D grafički prikaz

    -

    -

    -

    -

    -

    ●

    ○

    ●

    ●

    3D programiranje

    -

    -

    -

    -

    -

    -

    ○

    ●

    ●

    Odabir automatskog alata

    -

    -

    -

    -

    •

    •

    •

    ●

    ●

    USB portovi

    1

    1

    1

    1

    1

    2

    1

    2

    1

    2d dxf uvoz

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    3D IGES/STEP UVOZ

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    3D izvanmrežni uvoz

    -

    -

    -

    -

    -

    ○

    -

    ●

    ●

    Izvoz DXF 2D FP

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    Cybtouch

    8ps

    Cybtouch

    12ps

    Cybtouch

    15ps

    Posjetitelj

    19

    Posjetitelj

    19mx

    Kliknite za više detalja

    Kliknite za više detalja

    Kliknite za više detalja

    Kliknite za više detalja

    Kliknite za više detalja

    Više opcije
    Robusna struktura

    Robusna struktura

    Dijagram analize konačnih elemenata

    -Mehanička struktura Press kočnice i sve glavne komponente prolaze 3D analizu i optimizaciju, jamčeći atraktivan dizajn i pouzdanu strukturu za stabilan rad strojeva.

    Kruti dizajn okvira

    -Stroj je dizajniran i izgrađen s zavarenim jednodijelnim okvirom koji se obrađuje bez repozicioniranja kako bi se jamčila čvrstoća i preciznost.

    Integrativna obrada

    -Cijeli okvir stroja završen je u integralnom procesu pomoću CNC-ovog trodimenzionalnog centra za obradu kako bi se osigurala velika točnost.

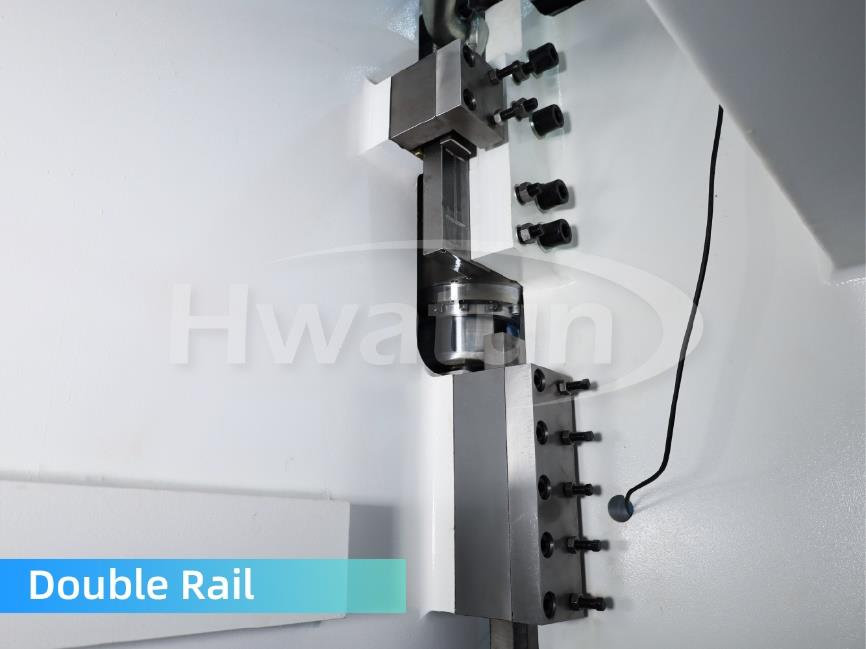

    Dvostruka voditeljica željeznička struktura

    Originalna glavna željeznica poboljšana je s par pomoćnih vodilica, koja uključuje ploče otporne na habanje bakrene legure i ugrađene grafitne čestice kako bi se osigurale glatke vodeće performanse.

    Više opcije
    Y1, Y2 kontrola osi

    Y1, Y2 kontrola osi

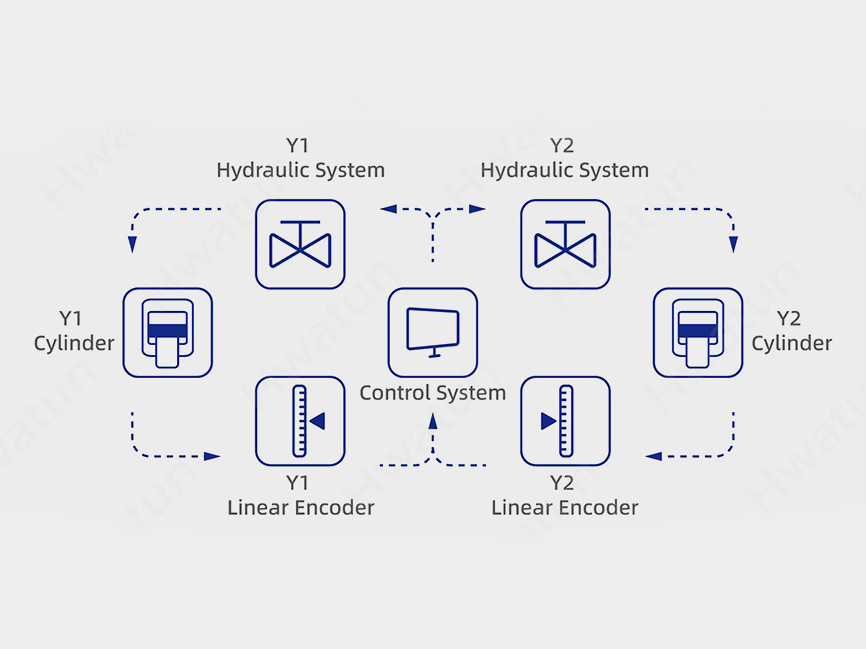

    Kako djeluju Yi i Y2 sjekire?

    Uz usvajanje potpuno zatvorene elektro-hidraulične servo kontrolne tehnologije, signal položaja klizača vraća se na kontroler linearnim koderima s obje strane. Nakon toga, CNC regulator regulira volumen ulja cilindra nafte modulacijom otvarajuće veličine jezgre proporcionalnog ventila, osiguravajući da klizač (Y1, Y2) djeluje na konzistentnoj ravnini. Održava paralelno stanje s radnim stazom.

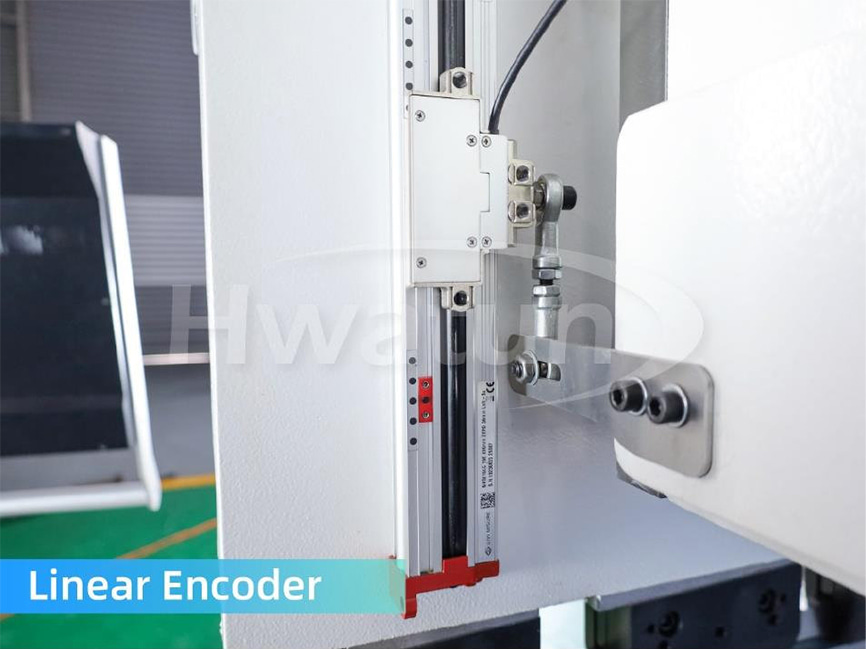

    Linearni koder

    Visoko precizni linearni koder prihvaća se kao senzor pomaka, koji je ugrađen na ploču u obliku slova C kako bi se točno otkrila položaj cilindra ulja. Točnost povratnih informacija je do 0,01 mm, što omogućava precizno upravljanje kutom savijanja.

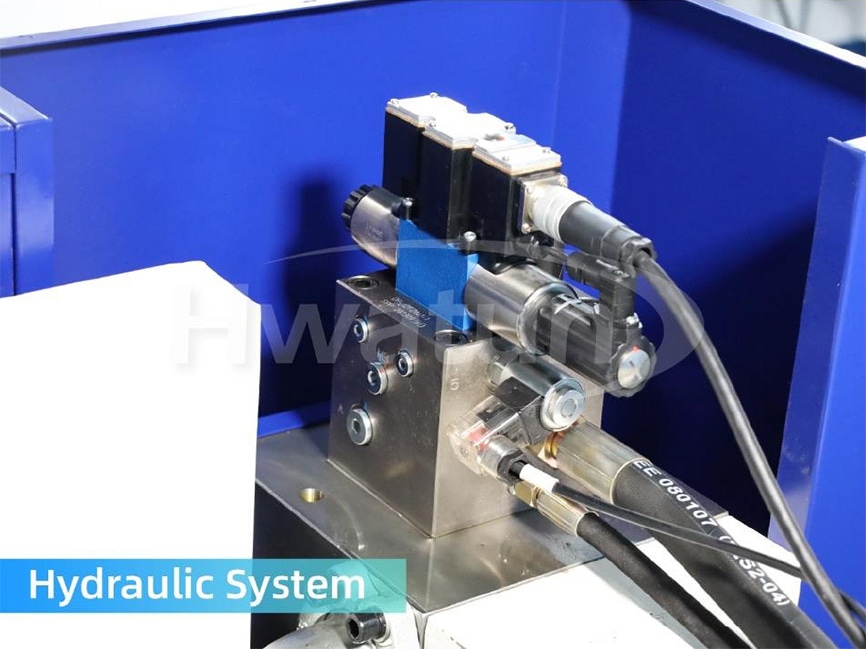

    Hidraulički sustav

    Hidraulički sustav koristi uvezeni integrirani upravljački sustav, minimizirajući ugradnju cjevovoda i uklanjanje curenja ulja uz poboljšanje stabilnosti strojnog alatnog alata i hvaleći se estetski ugodnim, jednostavnim izgledom. Integracija s linearnim koderima uspostavlja precizan sustav upravljanja, koji osigurava brzi odgovor, točnu kontrolu protoka, minimalno stvaranje topline i izuzetnu izdržljivost.

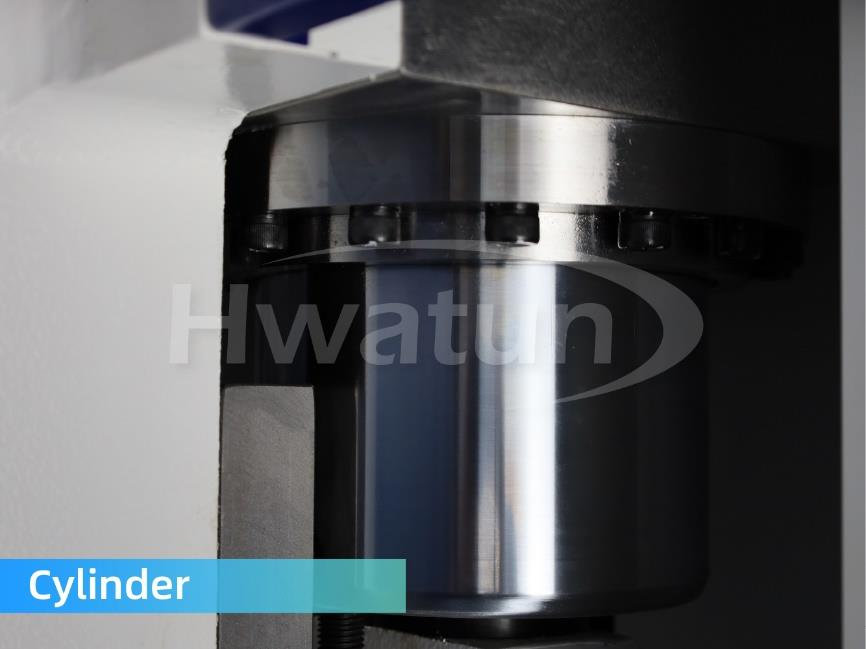

    Izvanredan elektro-hidraulički cilindar

    - Naš visokokvalitetni uljni cilindar dizajniran je tako da poboljšava performanse vaše press kočnice uz uklanjanje curenja ulja.
    -Izgrađen s vrhunskim materijalima i naprednom tehnologijom, ovaj naftni cilindar osigurava pouzdane i dugotrajne performanse.
    - njegova čvrsta konstrukcija i precizni inženjering čine ga pouzdanom komponentom koja doprinosi ukupnoj stabilnosti tiskare.

    Više opcije
    Sustav za povratni mjerač

    Sustav za povratni mjerač

    Struktura stražnjeg mjerača snažno je dizajnirana za dosljedno i precizno pozicioniranje osi, s snopom opremljenom dvostrukim linearnim vodičima za pojačanu stabilnost i preciznost.

    ABG-2 x R osi stražnja mjerača

    - X osi pokreće se kombinacijom linearnog vodiča, kuglice i servo motora kako bi se osiguralo precizno pozicioniranje.

    -R osi koristi čvrstu čeličnu šipku visoke čvrstoće kao prijenos napajanja, s spiralnim zupčanicima koji pomažu u sinkronom pozicioniranju i vijcima visoke čvrstoće kako bi se sigurno spojili komponenti. To omogućava da se osi R precizno sinkronizira, s brzim odzivom, niskim stopama neuspjeha i lako održavanjem.


    Konfiguracija

    Niz

    Opis

    ABG-2 (Standard)

    2 os: x r r

    ABG-4 (neobavezno)

    4 os: x r z1 z2


    Serijski povratni mjerač

    ● x osi: prednji i stražnji pokret stražnjeg mjerača

    ● R Os: Pomicanje stražnjeg mjerača gore i dolje

    ● Z1 osi: Lijevo i desno gibanje prsta stražnjeg mjerača

    ● osi z2: lijevo i desno kretanje prsta stražnjeg mjerača



    Preciznost

    Serija ABG

    X

    R

    Z1*

    Z2*

    Moždani udar (mm)

    600

    150

    običaj

    običaj

    Brzina (mm/s)

    350

    120

    300

    300

    Preciznost (mm)

    ± 0,01

    ± 0,05

    ± 0,05

    ± 0,05

    Mehanički

    Kuglica

    Stalak

    Stalak

    Rack

    Više opcije
    CNC kruniranje


    CNC kruniranje

    Motorizirani CNC-kontrolirani radni stol protiv defleksije

    -Uređaj za kruniranje CNC -a može se automatski prilagoditi u skladu s uputama programiranim u CNC sustav, što ga čini vrlo prikladnim i učinkovitim.



    Zašto nam treba kruniranje?

    Svrha krune CNC -a je postići optimalni savijeni obrazac učinkovito nadoknađujući deformaciju otklona uzrokovanu RAM -om i vertikalnom pločom radnog staza.

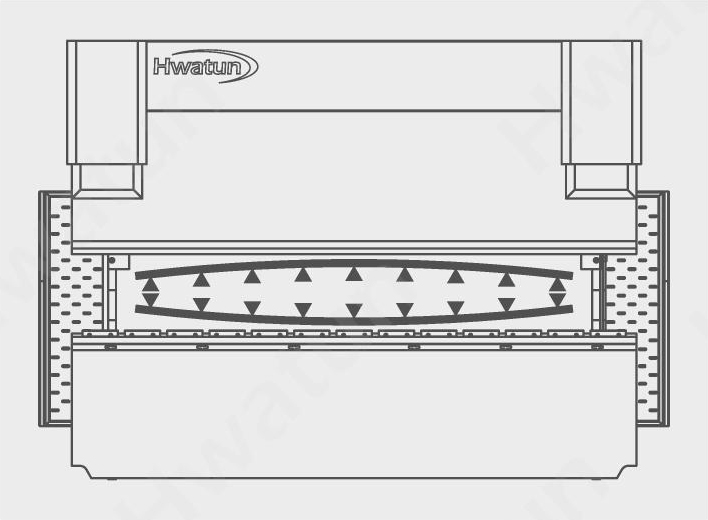

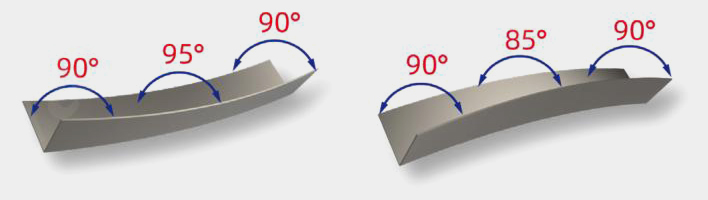

    Bez krunga

    Bez krune za ploču, u ploči mogu biti konkavne ili konveksne deformacije.

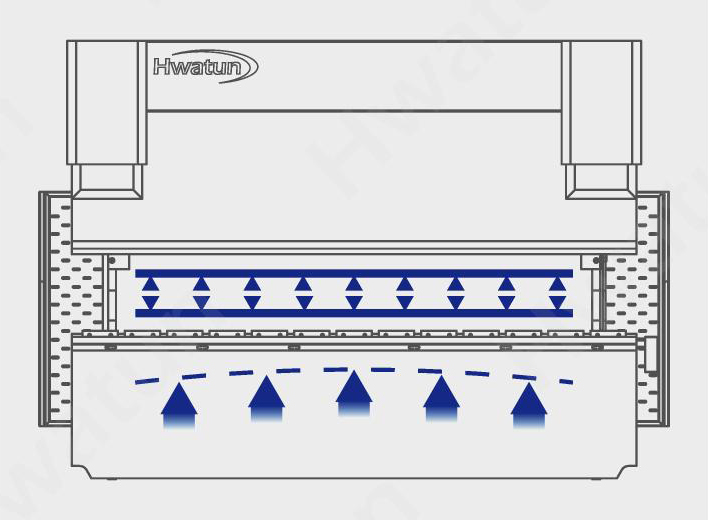

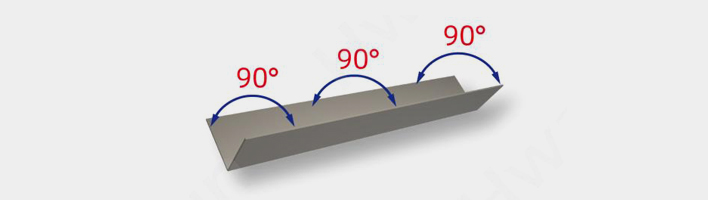

    Pravilno kruniranje

    Uz pravilno kruniranje za ploču, lako je proizvesti ploču koja ispunjava zahtjeve.

    Više opcije

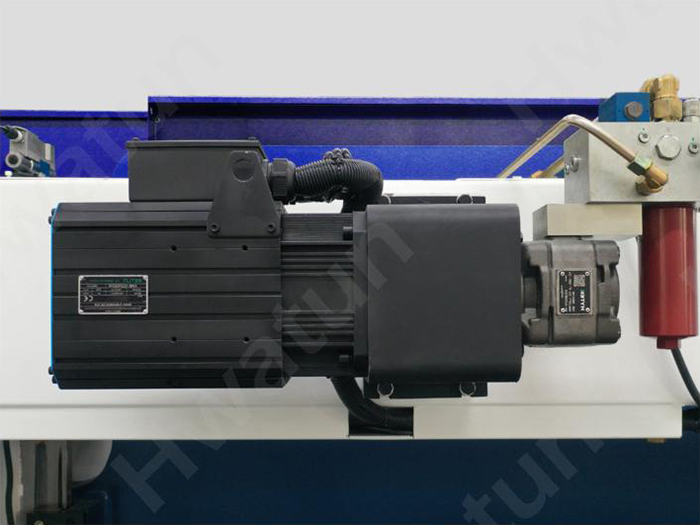

    Servo glavni motor

    Servo glavni motor

    Koristeći jedinstvenu tehnologiju servo kontrole pumpe, nafta se isporučuje samo kad je potrebno, pružajući mirniju, više energetsku i više mentalno prijateljsku radnju, što je najbolji izbor za potrošače koji se fokusiraju na održivi razvoj i rast.

    Više opcije

    Alati

    -Svi gornji udarci i donje matrice su induktivno očvrsnute

    -Naši će inženjeri preporučiti najprikladniji alat na temelju crteža vašeg dijela, uobičajene debljine lima, visine otvaranja i savijanjem tlačne kočnice.

    Više opcije
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



Omogućite kupcima visokokvalitetne proizvode i iskrenu uslugu.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

Ključno poduzeće za kralježnicu u industriji strojeva za kovanje. Tvrtka se nalazi u industrijskoj zoni Hai'an Binhai, provinciji Jiangsu, u ekonomski razvijenom Delta rijeke Yangtze.

Specijalizirali smo se za proizvodnju strojeva za šišanje serije "Huaduan", strojeva za savijanje, strojeva za kotrljanje ploča, hidrauličkih preša i odmotavanja i izravnavanja proizvodnih linija. Proizvodi se široko koriste u laganoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentima, električnim uređajima, proizvodima od nehrđajućeg čelika, građevinskom i ukrasnom industriji. Proizvodi se izvoze u Europu, Ameriku, jugoistočnu Aziju, Bliski Istok i druge zemlje i regije.

Naša tvrtka ima mnogo domaćih šišanja, presavijanja, kotrljanja, hidrauličnih preša, izravnavanja proizvodnih linija i drugih profesionalnih, istraživačkih i razvojnih proizvodnih kvaliteta, tehnička razina je na čelu industrije; Huaduan strojni alat integrira napredne tehnologije u zemlji i inozemstvu s naprednom sviješću, novim konceptima i inovativnim duhom, te kontinuirano razvijajući industrijske proizvode, postavljajući solidne temelje za "huaduan" kako bi stvorio svjetski poznati brend u industriji kovanja.

  • 0Godina

    Iskustvo u industriji

  • 0m²

    Tvornički naslovnica

  • 0m²

    Zgrada

  • 0Milijuni

    Godišnja izlazna vrijednost

Potvrda o časti
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Redak

Povezani proizvodi

Opis proizvoda

A Elektro-hidraulički servo stroj za savijanje Predstavlja vrhunac precizne tehnologije za obradu metala, projektiran kako bi zadovoljio zahtjeve složenih i visoko preciznih zadataka savijanja. Izgrađen s robusnim okvirom koji sadrži dizajn mortise-i-tenona i potpuno zavarenu konstrukciju, ovaj stroj nudi izuzetnu stabilnost i dugovječnost. Podvržen je pažljivoj obradi pomoću velikog podnog mašina za dosadno i glodanje, osiguravajući visoku točnost i minimiziranje deformacije tijekom vremena. Ova robusna kvaliteta izrade osigurava da stroj može podnijeti najzahtjevnije operacije savijanja s dosljednim performansama.

U srcu stroja je napredni elektro-hidraulički servo sustav koji pruža kontrolu zatvorene petlje. Koristeći vrhunski elektro-hidraulički servo ventil i vladar rešetke, sustav osigurava precizno pozicioniranje i kutove savijanja s izuzetnom ponovljivošću. Mehanizam za kontrolu zatvorenih petlji stalno nadgleda i prilagođava postupak savijanja u stvarnom vremenu, nudeći korisnicima neusporedivu kontrolu nad operacijama savijanja. Ova preciznost čini ga idealnim za industrije koje zahtijevaju zahtjevne standarde, poput zrakoplovne, automobilske i teške proizvodnje strojeva.

A Elektro-hidraulički servo stroj za savijanje Dolazi opremljen delem DA53T CNC sustavom kao standardnim, poznatim po korisničkom sučelju i moćnim kontrolnim mogućnostima. Međutim, razumijevajući da različite operacije mogu imati jedinstvene zahtjeve, stroj nudi i alternativne CNC sustave iz Delema i Cybelec -a. Ova fleksibilnost omogućava operatorima da odaberu upravljački sustav koji se najbolje usklađuje s njihovim tijekom i preferencijama, osiguravajući besprijekornu integraciju u njihove postojeće proizvodne procese.

Jedna od značajki ovog stroja je njegov sustav stražnjeg mjerača. Standardno je s 2-osi (X, R) stražnjim mjeračem, pružajući solidan temelj za osnovne operacije savijanja. Za one koji zahtijevaju naprednije mogućnosti, dostupna je nadogradnja na 4-osi (X, R, Z1, Z2). To omogućava veću svestranost i učinkovitost, što olakšava izvršavanje složenih zavoja i više faza. Precizno kretanje i kontrola stražnjeg mjerača osigurava da se svaki zavoj izvrši s točnošću, minimizirajući pogreške i otpad materijala.

Da bi se dodatno povećala preciznost savijanja, radni stol elektro-hidrauličkog servo stroj za savijanje opremljen je motoriziranim mehanizmom protiv defleksije pod kontrolom CNC-a. Ova inovativna značajka automatski nadoknađuje bilo kakvu deformaciju klizača tijekom savijanja, osiguravajući da kvaliteta radnog komada ne utječe. CNC sustav kontinuirano prilagođava količinu kompenzacije, pružajući dosljedne rezultate savijanja čak i na izazovnim materijalima i zamršenim profilima. Ova je sposobnost posebno vrijedna kada radite s duljim radnim dijelovima ili materijalima sklonim deformacijama, osiguravajući da svaki komad ispunjava stroge standarde kvalitete.

U smislu upotrebljivosti, elektro-hidraulički servo stroj za savijanje dizajniran je s obzirom na operatera. Intuitivno CNC sučelje omogućuje jednostavno programiranje i postavljanje, smanjujući krivulju učenja i povećavajući produktivnost. Sigurnosne značajke integrirane su u cijelom stroju, pružajući sigurno radno okruženje bez ugrožavanja učinkovitosti. Njegova fleksibilnost u konfiguraciji i jednostavnosti rada čine je prikladnom i za projekte visokog volumena i prilagođene projekte izrade.

A Elektro-hidraulički servo stroj za savijanje je otopina visokih performansi, precizno usmjerena za širok raspon metalnih aplikacija savijanja. Njegova kombinacija robusne konstrukcije, napredne elektro-hidrauličke servo kontrole, svestranih opcija CNC-a i inovativnih značajki poput mehanizma protiv defleksije čine ga neprocjenjivom imovinom za bilo koji rad metala. Bilo da trebate izvoditi jednostavne zavoje ili se boriti zamršene, višestupanjske procese savijanja, ovaj stroj donosi točnost, učinkovitost i pouzdanost potrebnu za ispunjavanje najviših proizvodnih standarda.
