Želite li se oprostiti od NC strojeva za savijanje?
WC67K serija CNC Torsion Bar Strojevi za savijanje savršen je izbor ulazne razine za savijanje CNC-a.
Opremljen TP10 CNC sustavom i električnom kompenzacijskom tablicom, serija WC67K je ekonomična, izdržljiva i nudi dobru preciznost.

Kontaktirajte nas
PREV：No previous article
NEXT：EH6 Electro-hidraulički servo stroj za savijanje
  • WC67K TORSION-SYNC CNC Press kočnica

    WC67K TORSION-SYNC CNC Press kočnica

    - Sinkronična tiska kočnica WC67K Torzion serije ima vrhunski industrijski dizajn i optimiziranu konfiguraciju parametara, osiguravajući stabilnost i pojednostavljeni rad.

    - Uključuje integrirani zavareni okvir i koristi CNC Centar za obradu za cjelokupnu obradu, povećanje izdržljivosti i postizanje visoke preciznosti.

    - Opremljen COTrust TP10 CNC sustavom i CNC tablicom kompenzacije, ova serija jamči točnost savijanja i može zadovoljiti različite potrebe za savijanjem, omogućujući vam da nabavite opremu visoke preciznosti u ograničenom proračunu.

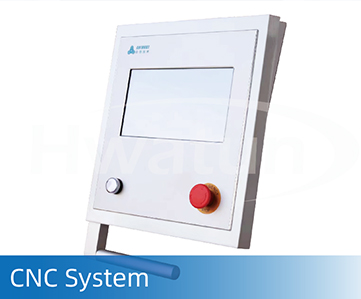

    CNC upravljački sustav

    CoTrust TP10 CNC kontroler

    Cotroust TP10 CNC kontroler, dizajniran za torziju Synchro Press kočnice, sadrži 10-inčni zaslon osjetljiv na dodir, PLC kontrolu i komunikaciju otvaranja CAN-a. Podržava više osi, pohranjuje do 350 programa i nudi napredne automatske proračune, osiguravajući jednostavan i učinkovit rad.

    Pregled sustava COTRUST TP10

    - Potpuno funkcionalni sustav posebno je dizajniran za Torsion Synchro Press kočnice.
    - Ovaj se sustav može pohvaliti CE i ROHS certifikatom, osiguravajući poštivanje međunarodnih standarda.
    - Opremljen standardnom funkcionalnošću X/Y osi i može se lako proširiti kako bi podržao R osi, pružajući poboljšanu svestranost za različite zahtjeve savijanja.
    - TP10 CNC sustav sadrži 10-inčni zaslon osjetljivog na dodir u boji za jednostavan rad.
    - Ima PLC kontrolu za stabilne i pouzdane performanse.
    - Kontrola komunikacije CANOPEN sabirnice omogućuje brzu komunikaciju i precizno pozicioniranje.
    - TP10 CNC sustav može pohraniti do 350 programa s 24 koraka.
    - Podržava do 30 gornjih udara i 60 donjih matrica za kapacitet za pohranu.
    - Neobavezne funkcije poput funkcija mosta i algoritama napredne kompenzacije dostupne su za prilagodbu i svestranost.

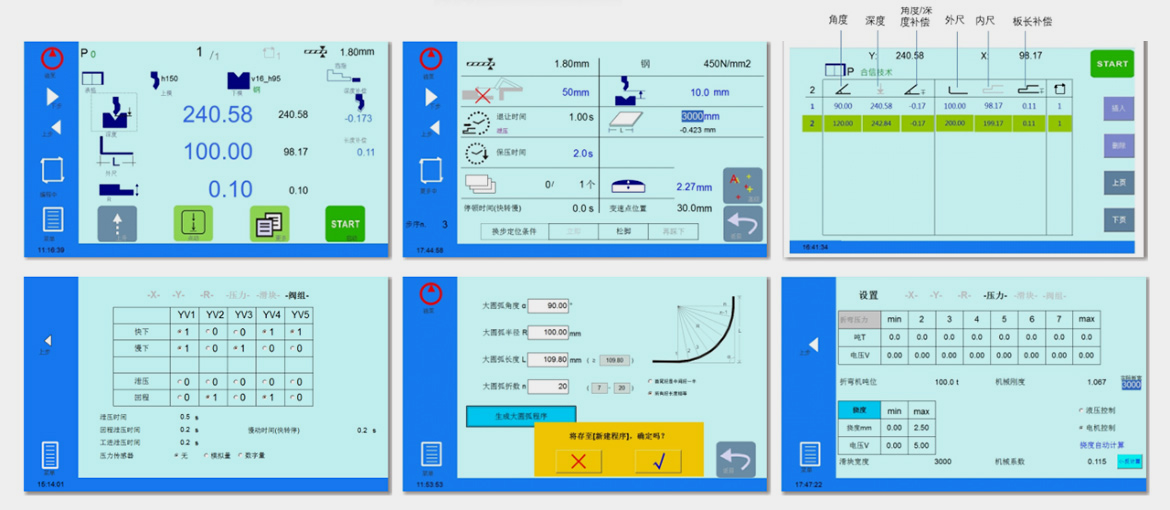

    Funkcija savijanja TP10 kontrolera

    - Stranica programa brzog pristupa za jednostavno pokretanje
    - Funkcija upravljanja bibliotekom plijesni prilagođena korisnicima
    - Opcija sučelja izbornika ili programiranja tablice
    - Automatska funkcija predaje backstop
    - Automatski izračunavanje tlaka i dubine
    - Automatsko izračunavanje kuta, otklona i kompenzacije širine ploče
    - Link Programa za postizanje beskonačnog savijanja koraka.

    Više detalja
    Robusna struktura

    Robusna struktura

    Dijagram analize konačnih elemenata

    -Mehanička struktura Press kočnice i sve glavne komponente prolaze 3D analizu i optimizaciju, jamčeći atraktivan dizajn i pouzdanu strukturu za stabilan rad strojeva.

    Kruti dizajn okvira

    -Stroj je dizajniran i izgrađen s zavarenim jednodijelnim okvirom koji se obrađuje bez repozicioniranja kako bi se jamčila čvrstoća i preciznost.

    Integrativna obrada

    -Cijeli okvir stroja završen je u integralnom procesu pomoću CNC-ovog trodimenzionalnog centra za obradu kako bi se osigurala velika točnost.

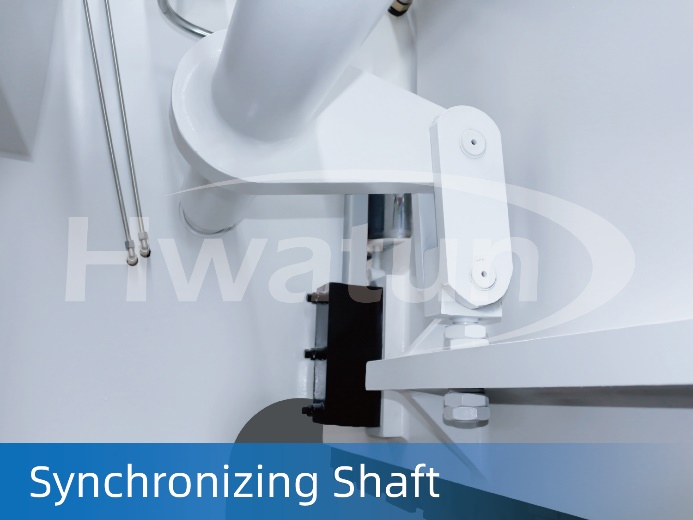

    Sinkrona struktura torzijske osovine

    -Sinkronizacija u moždanom udaru klizača strojeva za savijanje prihvaća mehaničku strukturu sinkronizacije, koja je jednostavna u strukturi, stabilnoj i pouzdanoj.

    Više detalja
    CNC kruniranje


    CNC kruniranje

    Motorizirana tablica protiv defektivnog protivnika

    -Kruniranje CNC -a koristi se za nadoknadu deformacije otklona u savijenim radnim dijelovima uzrokovanim RAM -om i vertikalnom pločom radnog stola.
    -Uređaj za kruniranje CNC -a može se automatski prilagoditi na temelju uputa programiranih u CNC sustav, što ga čini vrlo prikladnim i učinkovitim za postizanje optimalnih savijenih radnih mjesta.

    Više detalja
    Mjera

    Mjera

    - Struktura stražnjeg mjerača snažno je dizajnirana za dosljedno i precizno pozicioniranje osi, s snopom opremljenom s dvostrukim linearnim vodičima za pojačanu stabilnost i preciznost.

    - X-osi kontrolira vodoravni pomak stražnjeg mjerača u odnosu na središte donjeg matrice, određujući tako precizan položaj tijekom kretanja prema ili dalje od donjeg matrice.

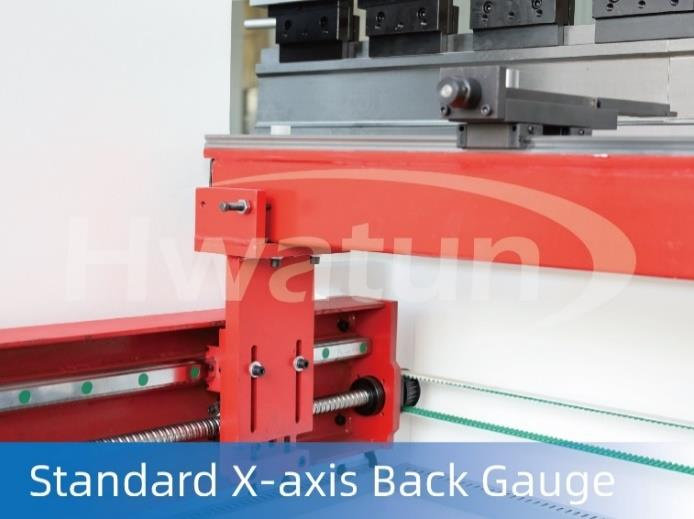

    Standardni povratni mjerač osi ​​x

    - Sadrži dvostruke linearne vodiče, klizače i kuglične vijke za pojačane performanse.

    - Uz funkcionalnost prilagodbe visine, korisnici imaju fleksibilnost prilagodbe visine prema njihovim specifičnim zahtjevima.

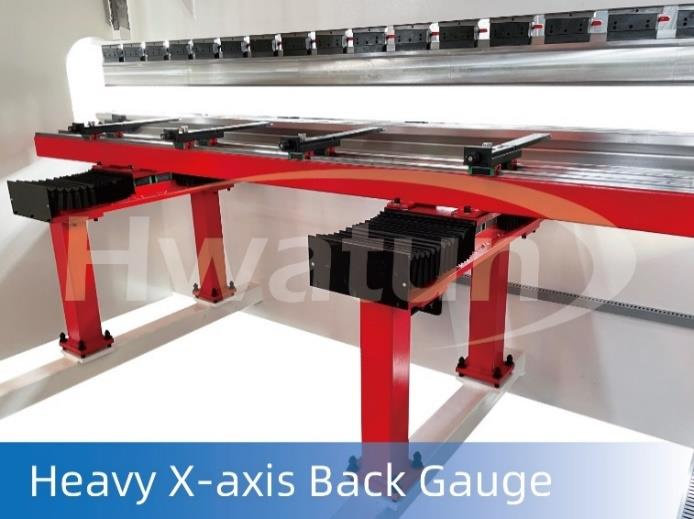

    Teški mjerač x-osi

    -Strojevi težine preko 300 tona opremljeni su teškim integralnim obradama X-osi stražnjeg mjerača.

    - Opremljeni s četiri linearne vodilice, osam klizača i dvostrukim kuglicama kako bi se osigurala stabilnost i točnost stražnjeg mjerača.

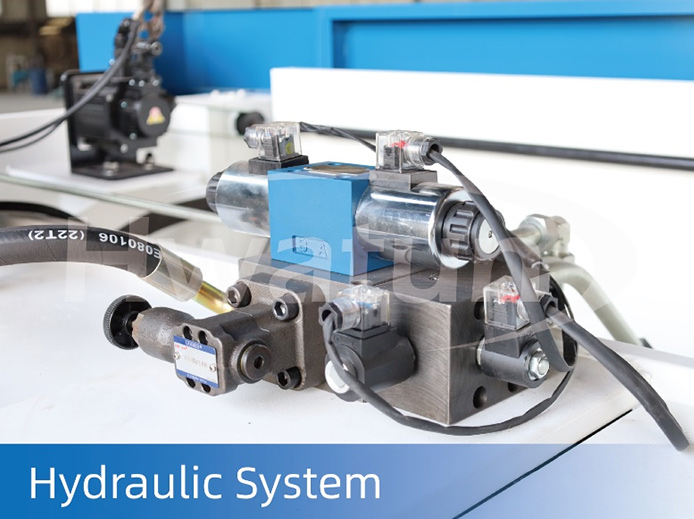

    Hidraulički sustav

    Stroj uključuje naprednu integriranu skupinu hidrauličkih ventila, osiguravajući pouzdane performanse i olakšavanje održavanja kako bi se osigurao stabilan rad njegovog hidrauličkog sustava.

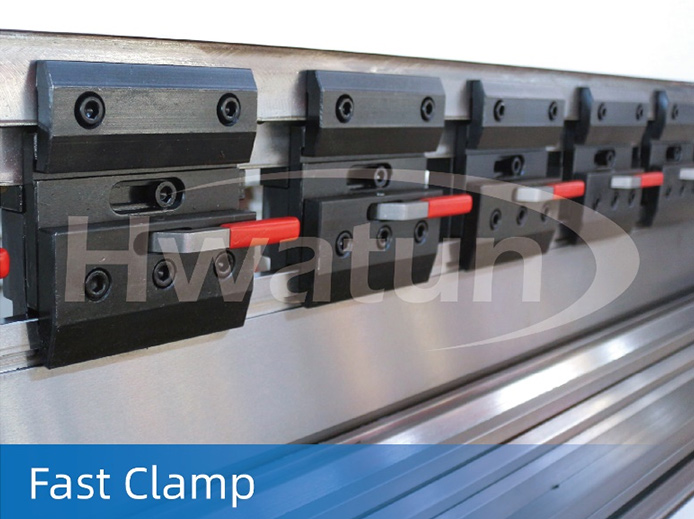

    Brzo stezanje

    - Opremljen je ručnim brzim stezaljkama visoke preciznosti koji omogućava jednostavnu zamjenu gornjeg udarca jednostavnim povlačenjem ručke, što instalaciju udaraca čini jednostavnom i učinkovitom.
    -Brza stezaljka ima kompenzaciju za odbojnost na kosi klina kako bi se bolje nadoknadila deformacija odstupanja RAM -a.

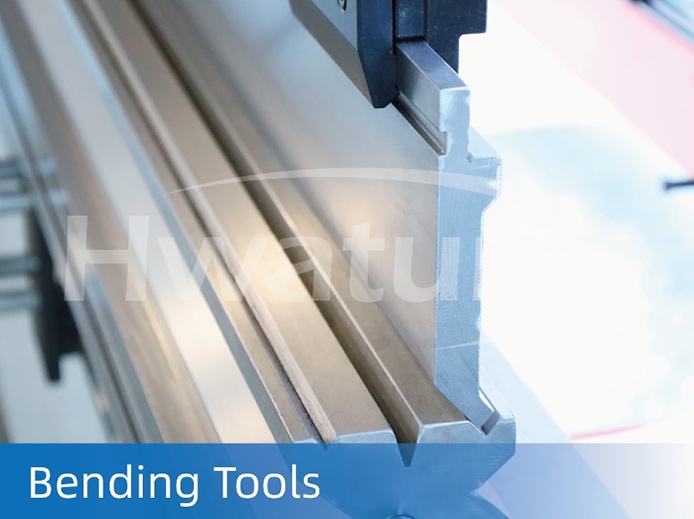

    Svi gornji udarci i donji matrici su induktivno očvrsnuta

    Naši inženjeri preporučuju najprikladniji alat na temelju crteža vašeg dijela, uobičajene debljine lima, visine otvaranja i sile savijanja tlačne kočnice.

    Više detalja
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



Omogućite kupcima visokokvalitetne proizvode i iskrenu uslugu.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

Ključno poduzeće za kralježnicu u industriji strojeva za kovanje. Tvrtka se nalazi u industrijskoj zoni Hai'an Binhai, provinciji Jiangsu, u ekonomski razvijenom Delta rijeke Yangtze.

Specijalizirali smo se za proizvodnju strojeva za šišanje serije "Huaduan", strojeva za savijanje, strojeva za kotrljanje ploča, hidrauličkih preša i odmotavanja i izravnavanja proizvodnih linija. Proizvodi se široko koriste u laganoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentima, električnim uređajima, proizvodima od nehrđajućeg čelika, građevinskom i ukrasnom industriji. Proizvodi se izvoze u Europu, Ameriku, jugoistočnu Aziju, Bliski Istok i druge zemlje i regije.

Naša tvrtka ima mnogo domaćih šišanja, presavijanja, kotrljanja, hidrauličnih preša, izravnavanja proizvodnih linija i drugih profesionalnih, istraživačkih i razvojnih proizvodnih kvaliteta, tehnička razina je na čelu industrije; Huaduan strojni alat integrira napredne tehnologije u zemlji i inozemstvu s naprednom sviješću, novim konceptima i inovativnim duhom, te kontinuirano razvijajući industrijske proizvode, postavljajući solidne temelje za "huaduan" kako bi stvorio svjetski poznati brend u industriji kovanja.

  • 0Godina

    Iskustvo u industriji

  • 0m²

    Tvornički naslovnica

  • 0m²

    Zgrada

  • 0Milijuni

    Godišnja izlazna vrijednost

Potvrda o časti
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Redak

Povezani proizvodi

Opis proizvoda

A WC67K TORSION-SYNC CNC Press kočnica Predstavlja vrhunac moderne tehnologije savijanja, nudeći mješavinu vrhunskog dizajna, preciznog inženjerstva i značajki prilagođenih korisnicima. Dizajnirana posebno za sinkrono savijanje osi torzije, ova kočnica je idealna i za ulaznu i napredne korisnike koji traže pouzdano i visoko performanse.

Izuzetan dizajn i kvaliteta izrade
WC67K serija ima napredni industrijski dizajn s integriranim zavarenim okvirom, osiguravajući izuzetnu stabilnost i izdržljivost. Čvrsta konstrukcija stroja dodatno se poboljšava obradom CNC obrade, što jamči visoku preciznost i dugotrajne performanse. Sinkroni sustav osi torzije korišten u ovoj preša kočnice pruža točne i dosljedne rezultate savijanja, što ga čini vrijednim dodatkom bilo koje radionice ili proizvodnog pogona.

Napredni CNC sustav
U srcu WC67K nalazi se sustav CoTrust TP10 CNC, potpuno funkcionalna i sofisticirana upravljačka jedinica posebno izrađena za Torzion Synchro Press kočnice. TP10 CNC sustav opremljen je 10-inčnim zaslonom osjetljivim na dodir u boji, koji nudi intuitivno i jednostavne sučelje za operatore. Njegova PLC kontrola osigurava stabilne i pouzdane performanse, dok kontrola komunikacije Canopen Bus olakšava brzu komunikaciju i precizno pozicioniranje.

TP10 CNC sustav podržava do 350 programa s 24 koraka, pružajući opsežnu fleksibilnost programiranja za rješavanje različitih zadataka savijanja. Također uključuje funkciju upravljanja bibliotekom kalupa prilagođenom korisnicima, što odabir kalupa i konfiguraciju postaje neposredno. Sučelje izbornika sustava ili opcije programiranja tablice zadovoljavaju različite preferencije korisnika, poboljšavajući operativnu praktičnost.

Automatizirana preciznost i fleksibilnost
WC67K Press kočnica dizajnirana je za pojednostavljenje operacija s nekoliko automatiziranih funkcija. Sadrži automatsku funkciju predaje za povratak, koja prilagođava položaj u zakupu tijekom operacija savijanja kako bi se osigurala točnost i sigurnost. Sustav također automatski izračunava tlak, dubinu, kut, odbojnost i kompenzaciju širine ploče, smanjujući ručno podešavanje i minimiziranje pogrešaka.

Jedna od istaknutih značajki TP10 CNC sustava je njegova sposobnost izvođenja beskonačnog koraka savijanja kroz svoju funkciju Link Programa. Ova sposobnost omogućava izvršavanje složenih nizova savijanja s lakoćom, što je idealno za proizvodnju zamršenih dijelova i komponenti.

Svestranost i prilagođavanje
WC67K serija nudi svestranost u alatima i radu. Podržava do 30 gornjih udaraca i 60 donjih matrica za kapacitet za pohranu, prilagođavajući širok raspon alata za savijanje i matrice. Neobavezne funkcije, poput funkcija mosta i naprednih algoritama kompenzacije, dostupne su za prilagodbu, što korisnicima omogućava prilagođavanje stroja njihovim specifičnim potrebama i aplikacijama.

Dizajn usredotočen na korisnike također uključuje stranicu programa brzog pristupa za jednostavno i brzo pokretanje programa, što dodatno povećava operativnu učinkovitost.

Usklađenost i certificiranje
A WC67K TORSION-SYNC CNC Press kočnica je certificiran CE i ROHS, koji ispunjavaju stroge međunarodne standarde za sigurnost i zaštitu okoliša. Ova certifikat naglašava predanost stroja kvaliteti i propisanim usklađenosti, pružajući korisnicima povjerenje u svoje ulaganje.

A WC67K TORSION-SYNC CNC Press kočnica Kombinira vrhunsku tehnologiju, robusnu konstrukciju i naprednu automatizaciju kako bi isporučio visoko precizno rješenje savijanja. Sa svojim korisničkim značajkama i prilagodljivim opcijama, odličan je izbor za one koji traže pouzdanu i svestranu tiskaru za njihove proizvodne potrebe.
