QC11Y CNC hidraulički stroj za smicanje giljotina

Tražite li precizno i bez napora giljotinskog smicanja koje može izrezati cijele metalne ploče deblje od 10 mm?
Naša QC11Y serija hidraulična giljotina smicanja savršena je za vas.
Shear serije QC11Y opremljen je naprednom tehnologijom, standardno je s E21S upravljačkim sustavom, moćnim hidrauličkim cilindrima i oštrim noževima koji se mogu prilagoditi za kut rezanja kako bi se osiguralo da je svaki rez precizan i točan.

Kontaktirajte nas

PREV：QC12Y CNC hidraulički stroj za smicanje snopa
NEXT：No next article

Opis
Tehničke specifikacije
Video

QC11Y CNC hidraulički stroj za smicanje giljotina

QC11Y CNC hidraulički stroj za smicanje giljotina

1. Okvir i odmor od alata izrađen je od čeličnih strukturnih komponenti, s tim da se gornji odmor alata ublažava kako bi se uklonila unutarnji stres, što rezultira poboljšanom krutošću i poboljšanom organizacijskom stabilnošću.
2. Pod djelovanjem uljnog cilindra, držač alata kreće se duž vodeće šine kako bi se postiglo kretanje šišanja.
3. Kuglični vijak vozi stražnji čep, dok podešavanje pokretanog motora omogućava precizno pozicioniranje i osigurava brz i gladak rad udaljenosti čepa.
4. Mehanizam za pritiskanje materijala sastoji se od skupa cilindara ulja koje prešaju materijal koji prevladavaju opružnu napetost kroz tlačno ulje tijekom rada. Nakon završetka šivanja, resetiranje se postiže opružnom napetošću.
5. Kako bi se olakšalo rezanje širih materijala s lima, prednji nosački okvir osiguran je s onim koji sadrži ljestvicu i bočno zaustavljanje pozicioniranja.
6. Hidraulički sustav uključuje sigurnosnu zaštitu od prelijevanja preopterećenja i jasan prikaz visine razine nafte, omogućujući kontinuirani rad pod nazivnim opterećenjem 16 sati bez istjecanja ili prekida za stabilnu obradu s visokom preciznošću.

Više detalja

Pojedinosti slike

Pojedinosti slike

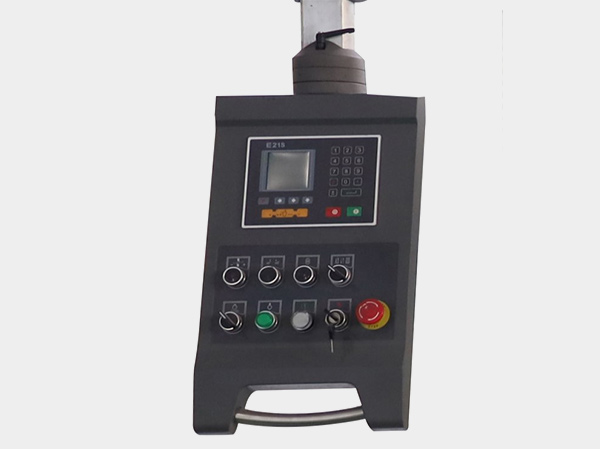

	E21S kontroler (Standard) * Kontrola stražnjeg zaustavljanja, sposobna upravljati i standardnim motorima i pretvaračima; * Napredni sustav pozicioniranja s dvostrukim programibilnim digitalnim izlazima; * Učinkovita značajka brojanja obrazaca s kapacitetom za pohranu do 40 programa, a svaki sadrži 25 radnih koraka; * Jednostrana sposobnost pozicioniranja s koncesijskom funkcijom za pojačanu preciznost; * Prikladna opcija sigurnosnih kopija i oporavka jednog klika za postavke parametara; * Bešavna engleska-kineska konverzija dostupna na LCD-u.
	Hranjenje radnog stanja Hranjeni klizač opremljen je svestranim pokretnim valjkom, što omogućava glatko napredovanje ploče i lako podešavanje položaja smicanja tijekom hranjenja. To štedi vrijeme i rad, olakšava prikladno rastavljanje i ugradnja lopte, kao i omogućava održavanje bez napora.
	Pritisnite uljni cilindar Proljeće je napravljeno od legurnog čelika od 60si2mn, a udarni jastuk je zadebljano poliuretanom. Sveti tlačna baza, donja ploča i brtva ulja su zadebljani i uvezeni.
	Oštrica Donji dio držača alata opremljen je rezervnim valjkom, koji uključuje ekscentrični rukav osovine. Ovaj rukav pokreće reduktor motora da se okreće, podešavajući na taj način zazor između gornjih i donjih lopatica.

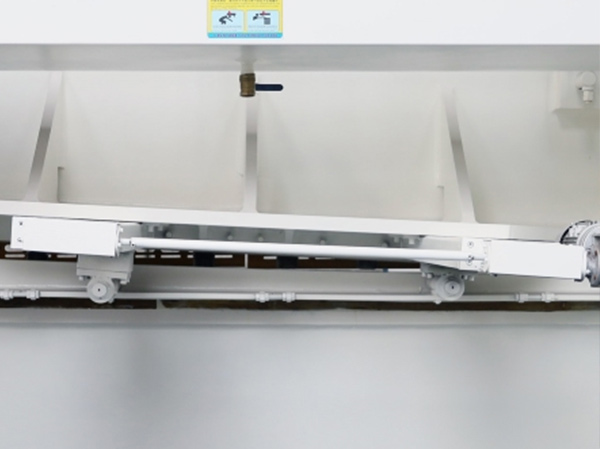

	Motor za povratni mjerač Električni stražnji uređaj opremljen je podesivim pretvaračem koji omogućava brza i sporo podešavanja. Uz to, opremljen je korisničkim uređajem za numerički upravljanje koji nudi funkcije naprijed, unatrag i pozicioniranje.
	Priključak s visokim tlačnim cijevima s jaknom Priključak između bešavne čelične cijevi i spoja rukava karakterizira otpor visokog tlaka, osiguravajući propuštanje ulja i olakšavanje lakog održavanja.

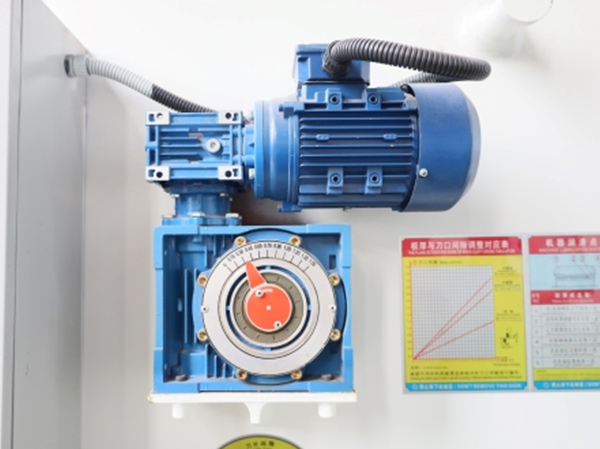

	Podešavanje jaza za električnu oštricu Motor i reduktor koriste se za preciznu i brzu kontrolu podešavanja za klirens oštrice.
	Glavni motor Glavni motor velikog kapaciteta pruža veliku, snažnu snagu.

Više detalja

Model	Debljina rezanja	Dužina rezanja	Broj vremena moždanog udara	Kut rezanja	Asortiman	Glavna snaga
Tip	(mm)	(mm)	(T/min)	(°)	(mm)	(KW)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
